エアウォールのイメージ

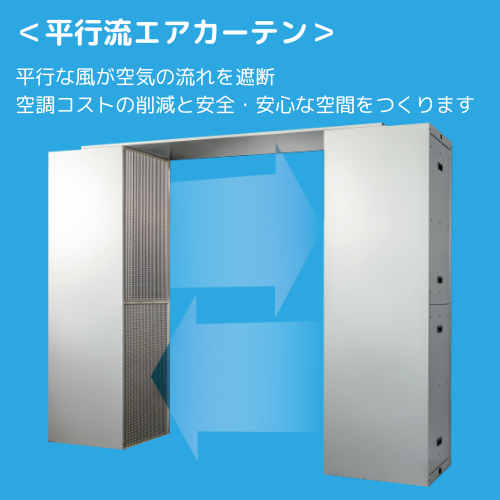

視線を遮らず空気を遮断する目に見えない間仕切り

エアウォール

平行な風が空気の流れを遮断。
空調コストの削減と安全・安心な空間をつくります。

日本特許 5881227

余白(80px)

Q　平行流とは

A　穏やかな川のように、渦流を含まない一方向に向かう流れが平行流。
　水流装置としてはウォータージェットが実用化されていますが、
　気流装置としては平行流エアカーテンが世界初。

Q　誘引気流とは？

A　平行流に接している空気が流れの影響を受けて上下で逆方向の気流が生じ、
　エアカーテン装置開口部に向かって0.2m/秒(標準型)の誘引気流が発生します。
　この誘引気流が室内の空気を循環させ、フィルターにより室内空気をクリーンにします。

表示したいテキスト

20xx年xx月xx日

ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。

余白(80px)

設置実績

冷凍倉庫

福岡県 A社様食品製造業

塗装ブース入口

長崎県 T社様電機メーカー

物流センター倉庫

福岡県 K社様物流業

03

小見出し

ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。

ボタン

エアウォールの仕組み

項目付き＋下線(スマホ横スクロール) はタブレット以上のサイズでのみ編集可能です
（実際の公開ページではタブレットサイズ以下で横スクロールが表示されます）

エアカーテン比較	吹下型エアカーテン ※一般的な吹下タイプ	平行流エアカーテン「エアウォール」
風量	吹出し口より下がる毎に風量が低下	両サイドからの風の循環で上から下まで風量減衰なし
使用温度	ー10℃～40℃ ※出口側に設置。	ー30℃～50℃ ※倉庫内使用可能
遮断方法	上から下に風を吹出し	平行流で両サイドより均一に風を吹出し
防塵方法（塵芥、虫等）	風の吹出し	風の吹出し＋本体フィルターで捕集し室内侵入を阻止。
見出し	ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。	ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。

効果１

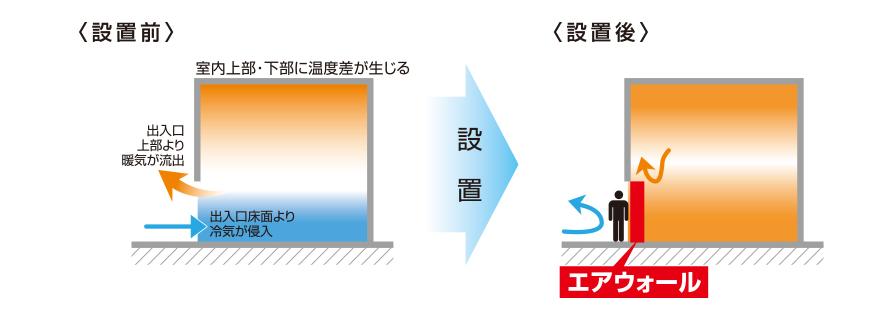

温度遮断のしくみ

冷房

暖房

効果２

恒常化の仕組み

効果３

クリーンルーム化の仕組み
(誘引気流＋エアウォール内蔵フィルター)

通過人員・資材の付着塵を除電捕集するイオン電極棒内蔵タイプもございます。（別途ご相談）

平行流エアカーテン「エアウォール」温度計測比較について

弊社開発平行流エアカーテン「エアウォール」を、
設置した計測室にて冷間における温度変化の計測を行いました。
その際の温度変化、比較を記載致します。

仕様書

特許権

平行流エアカーテン特許権	日本特許 5881227
特許権者	株式会社カルカヤ
発明者	川野通彦（久留米高専名誉教授）
見出し	ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。

エアウォールに関する各種お問合せ

製品についてのご質問・既存設置個所の視察等、
エアウォールに関するお問い合わせは下記フォームよりお問合せ下さい。
